用树莓派搭建旁路由

前言

为了连接进入一个在寝室楼间的自治网络，我需要一个能运行bird与wireguard的路由器。 而我手头上的路由器并不支持bird与wireguard，所以我决定使用树莓派搭建一个旁路由。

何为旁路由

旁路由，顾名思义，就是在原有的路由器旁边再搭建一个路由器，用于连接其他网络。

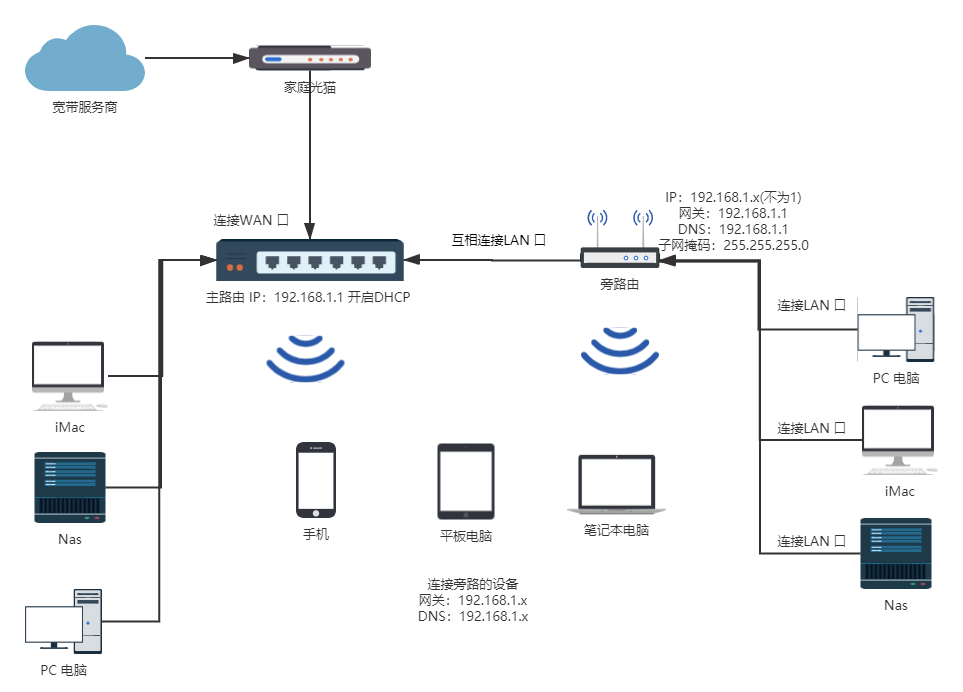

具体来说，旁路由就是将原有路由器和你的软路由用lan口互相连接，或者用wan口连接，然后将原有路由器的lan口接入你的软路由的lan口，并进行一些配置，让你的软路由成为原有路由器的一个旁系网络，从而分担原有路由器的部分功能。下方是一个很典型的旁路由拓扑图：

为了实现这一功能，我们需要在树莓派上依次进行以下操作：

1. 安装openwrt
2. 配置openwrt
3. 配置原有路由器

安装openwrt

下载openwrt镜像

首先，我们需要下载openwrt的镜像。 在这里，我选择了immortalwrt，因为它的软件源更加丰富、功能更加强大。

你可以在这里找到immortalwrt的镜像。 对于Raspberry Pi 4 Model B，我们选择bcm27xx/bcm2711，然后选择ext4的完整镜像。

• rpi-4-ext4-factory.img.gz
• rpi-4-ext4-sysupgrade.img.gz 这样两个文件，但是我建议你下载rpi-4-ext4-factory.img.gz，因为它是一个完整的镜像，可以直接烧录到SD卡中。而rpi-4-ext4-sysupgrade.img.gz是一个升级包，需要在已经安装了openwrt的树莓派上进行升级。

烧录镜像

接下来，我们需要将镜像烧录到SD卡中。

你可以使用balenaEtcher或者Raspberry Pi Imager来烧录镜像，这里我选择了官方提供的Raspberry Pi Imager。

选择你下载的镜像，点击烧录，等待几分钟即可完成烧录。

配置openwrt

将插入SD卡的树莓片通电，它就会自动启动。
如果烧录正常，等待几秒你会发现一个名为openwrt的开放WiFi。

连接该WiFi，访问192.168.1.1并立即按照提示修改密码，这也将会是你的root密码。

配置旁路由

所谓旁路由，是网络中绕过主要路由或默认路径的一种通信方式。在本方案中，我将会保留原始路由器的DHCP功能，因此旁路由的配置将会非常简单。

1. 配置网络接口

首先，我们需要将树莓派的网络配置为旁路由模式。

1. 登录OpenWRT管理界面（192.168.1.1）
2. 进入Network → Interfaces
3. 编辑LAN接口

将LAN接口的配置修改为：

• Protocol: Static address
• IPv4 address: 与主路由器同网段的IP地址（例如主路由器是192.168.1.1，则可设置为192.168.1.2）
• IPv4 netmask: 255.255.255.0
• IPv4 gateway: 主路由器的IP地址（例如192.168.1.1）
• Use custom DNS servers: 填入DNS服务器地址（例如114.114.114.114和8.8.8.8）

2. 关闭DHCP服务

因为我们要保留主路由器的DHCP功能，所以需要关闭树莓派的DHCP服务：

1. 进入Network → DHCP and DNS
2. 在Server Settings选项卡中，找到LAN接口
3. 勾选Ignore interface，禁用LAN接口的DHCP服务
4. 点击Save & Apply

3. 配置防火墙

为了让旁路由正常工作，我们需要配置防火墙规则：

1. 进入Network → Firewall
2. 编辑lan区域的防火墙规则
3. 确保以下设置：
   • Input: Accept
   • Output: Accept
   • Forward: Accept
   • 勾选Masquerading和MSS clamping

4. 重启系统

完成以上配置后，重启树莓派以应用所有设置：

reboot

配置主路由器

1. 设置静态路由

在主路由器的管理界面中，我们需要添加静态路由规则，将特定的流量导向旁路由：

1. 登录主路由器管理界面
2. 找到路由表或静态路由设置
3. 添加路由规则：
   • 目标网络: 你想要通过旁路由访问的网络段
   • 子网掩码: 对应的子网掩码
   • 网关: 树莓派的IP地址（例如192.168.1.2）

2. 设置客户端网关（可选）

如果你希望某些设备的所有流量都通过旁路由，可以在这些设备上手动设置网关为树莓派的IP地址。

或者，在支持的路由器上，可以通过DHCP预留的方式为特定设备分配旁路由作为网关。

安装和配置额外软件

现在旁路由已经搭建完成，我们可以在树莓派上安装需要的软件了。

安装BIRD

BIRD是一个功能强大的路由守护进程，支持多种路由协议：

# 更新软件包列表
opkg update

# 安装BIRD
opkg install bird2 bird2c

# 启用BIRD服务
/etc/init.d/bird enable
/etc/init.d/bird start

安装WireGuard

WireGuard是一个现代化的VPN解决方案：

# 安装WireGuard
opkg install wireguard-tools kmod-wireguard

# 生成密钥对
wg genkey | tee privatekey | wg pubkey > publickey

配置示例

创建WireGuard配置文件/etc/config/network，添加以下接口配置：

config interface 'wg0'
    option proto 'wireguard'
    option private_key '你的私钥'
    list addresses '10.0.0.2/24'

config wireguard_wg0
    option description '对等节点'
    option public_key '对等节点的公钥'
    option endpoint_host '对等节点的IP地址'
    option endpoint_port '51820'
    list allowed_ips '10.0.0.0/24'
    option persistent_keepalive '25'

测试和验证

1. 检查网络连通性

在旁路由上ping外网，验证网络连接：

ping 8.8.8.8
ping baidu.com

2. 检查路由表

查看路由表确认配置正确：

ip route show

3. 检查服务状态

确认安装的服务正常运行：

# 检查BIRD状态
/etc/init.d/bird status

# 检查WireGuard状态
wg show

故障排除

常见问题

1. 无法访问外网

   • 检查DNS配置是否正确
   • 确认防火墙规则没有阻止流量
   • 验证主路由器的网关设置

2. 设备无法通过旁路由上网

   • 检查静态路由配置
   • 确认旁路由的IP地址设置正确
   • 验证DHCP设置

3. VPN连接失败

   • 检查WireGuard配置文件
   • 确认防火墙允许VPN端口
   • 验证密钥对是否匹配

调试命令

# 查看系统日志
logread

# 查看网络接口状态
ip addr show

# 查看防火墙规则
iptables -L -n

总结

通过本文的配置，你已经成功搭建了一个基于树莓派的旁路由系统。这个系统可以：

• 与现有网络环境和谐共存
• 支持BIRD路由协议
• 支持WireGuard VPN连接
• 提供灵活的网络路由控制

旁路由的优势在于它不会影响现有的网络结构，同时又能提供额外的网络功能。你可以根据实际需求继续扩展更多功能，比如广告过滤、流量分析等。
